Al utilizar mesas de vacío de múltiples orificios, ¿por qué es necesario instalar un separador automático de gas y líquido? Esta pregunta se relaciona con los principios de funcionamiento de las bombas de vacío y las características de las mesas de vacío. Déjame explicarte.
Las mesas de vacío de múltiples orificios son accesorios de uso común en el mecanizado CNC para sujetar láminas planas no magnéticas. Encuentran una aplicación frecuente en centros de mecanizado CNC de tres ejes y rectificadoras de superficies planas. El principio de funcionamiento implica el uso de la fuerza de vacío (creada por la baja presión dentro del vacío) para sujetar de forma segura las piezas de trabajo sobre la mesa de vacío. Cuando la mesa de vacío entra en contacto cercano con la superficie de trabajo, un tubo de conexión une la cavidad interna de la mesa de vacío con la bomba de vacío. La bomba de vacío evacua el aire del interior de la mesa de vacío, generando succión.

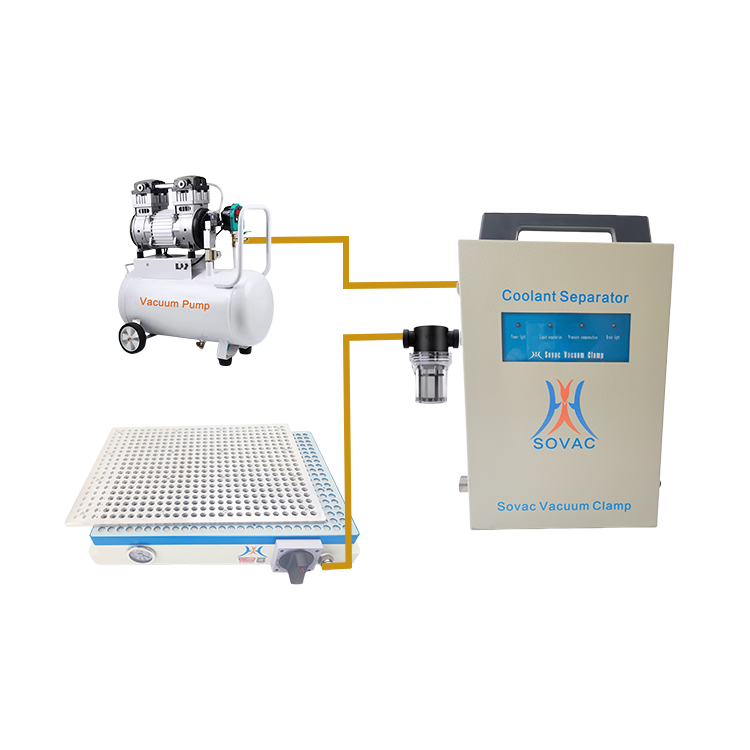

Durante el funcionamiento, si el área de la pieza de trabajo se rocía con refrigerante, una pequeña cantidad de refrigerante y partículas finas de desechos pueden ser arrastradas hacia el espacio entre la pieza de trabajo y la superficie adherente de la mesa de vacío. La bomba de vacío extrae entonces esta mezcla de gas y líquido de la mesa de vacío. Sin un separador de aire y líquido instalado entre la bomba de vacío y la mesa de vacío, esta mezcla podría entrar en el depósito de aire de la bomba.
El refrigerante no solo daña la bomba de vacío, sino que también afecta a su velocidad de bombeo, lo que posteriormente afecta a la fuerza de succión de la mesa de vacío. Por lo tanto, es esencial separar el refrigerante que entra en la mesa de vacío. El propósito de un separador de gas y líquido es precisamente ese: separar el líquido y el gas dentro de la mesa de vacío. Cuando la mesa de vacío funciona, puede aspirar inadvertidamente algún líquido (como fluido de corte o vapor de agua). Si este líquido llega a la bomba de vacío, podría obstruirla o dañarla, acortando potencialmente su vida útil. El separador automático de aire y líquido evita que dichos líquidos entren en la bomba de vacío, lo que garantiza su funcionamiento normal.
En el pasado, a veces se instalaba un tanque de drenaje de líquido entre la mesa de vacío y la bomba de vacío. Este tanque se basaba en el principio de que los líquidos son más densos que los gases. A medida que la mezcla de gas y líquido entraba en el tanque de drenaje, el líquido se depositaba en el fondo del tanque, mientras que el gas era aspirado por la bomba de vacío. Sin embargo, los tanques de drenaje tenían un inconveniente. Durante las operaciones prolongadas de taladrado y fresado (que pueden durar varias horas), el refrigerante podía acumularse en el tanque. Los operadores tenían que hacer una pausa en el trabajo, drenar el refrigerante manualmente y luego reanudar el mecanizado, lo que afectaba la eficiencia, especialmente en el caso de piezas de trabajo de precisión en las que las interrupciones no eran deseables.
Entra en escena el separador automático de gas y líquido. Aborda los problemas mencionados anteriormente y ofrece varias ventajas claras:
1. Tamaño compacto, lo que minimiza los requisitos de espacio en el taller.
2. No necesita ajustes manuales; se adapta a medida que aumenta el volumen de líquido, lo que acorta los ciclos de drenaje.
3. Drenaje continuo de líquido sin intervención manual.
4. Bajo consumo de energía.
5. Alto nivel de protección, adecuado para su colocación interna en centros de mecanizado.
6. Capacidad para filtrar residuos finos durante los procesos de taladrado y fresado.
Aquí hay un video de demostración del separador automático de gas y líquido con bomba de vacío; puede hacer clic para ver el efecto de funcionamiento.
En resumen, la configuración de un separador automático de gas y líquido garantiza el funcionamiento correcto de las mesas de vacío de múltiples orificios y, al mismo tiempo, protege las bombas de vacío de la interferencia de líquidos. Al automatizar la separación de líquidos, se reducen las molestias del drenaje manual. En verdad, el separador de aire y líquido es un excelente compañero y ayudante tanto para las mesas de vacío como para las bombas de vacío.
